本系列产品共有7个规格型号，适用于电缆回路的剩余电流监测，检测漏电流值最小可以达到5mA以下，精度达到并优于GB14287.2国标要求。平衡特性可根据使用需求设计。

特  点：

（1）可附加信号处理单元，扩展产品功能；
（2）过载能力强，根据需要可20倍于额定电流长期过载；
（3）平衡特性优， 小规格产品满足探测器报警阈值30mA要求；
（4）精度高：精度0.5/1.0/3级可选；
（5）紧凑设计，体积小，外形美观
（6）通用性强、互换性好

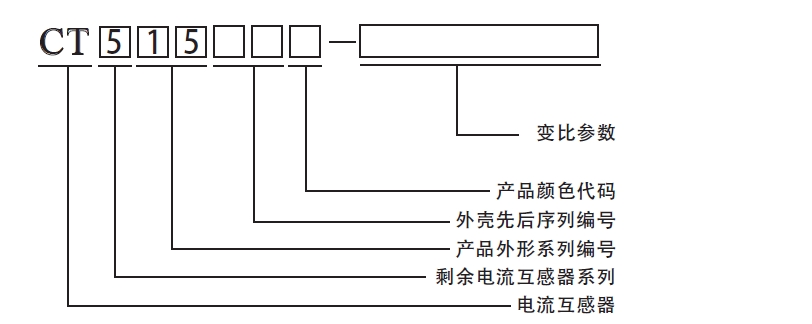

产品命名：

颜色代码：
0：黑；   3：红；   6：蓝色；   8：灰色；
客户指定的外壳颜色，依据颜色系主色进行编码分类；
正常使用、安装条件:

(1)安装场所： 户内。

(2)环境温度 -10℃~＋40℃。

(3)环境湿度 建议相对湿度不大于80%。

(4)海拔高度 不超过3000m。

(5)大气条件 大气中无严重污秽、腐蚀性及爆炸性介质。

(6)无显著频繁振动和冲击的环境。

(7)贮存温度  -20℃~＋75℃。

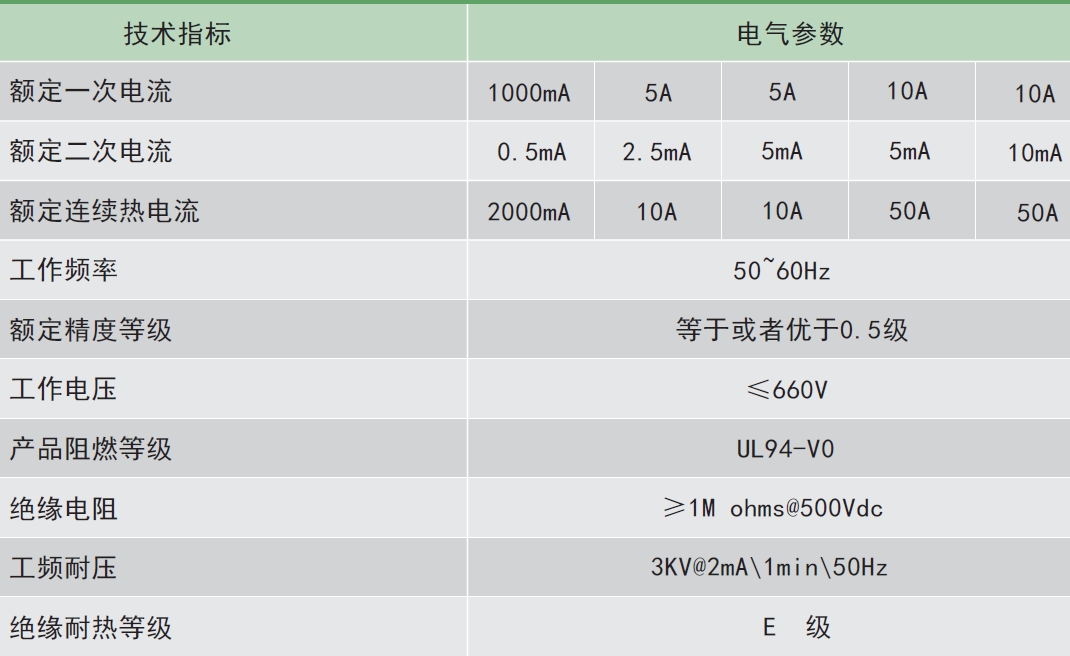

通用技术指标：

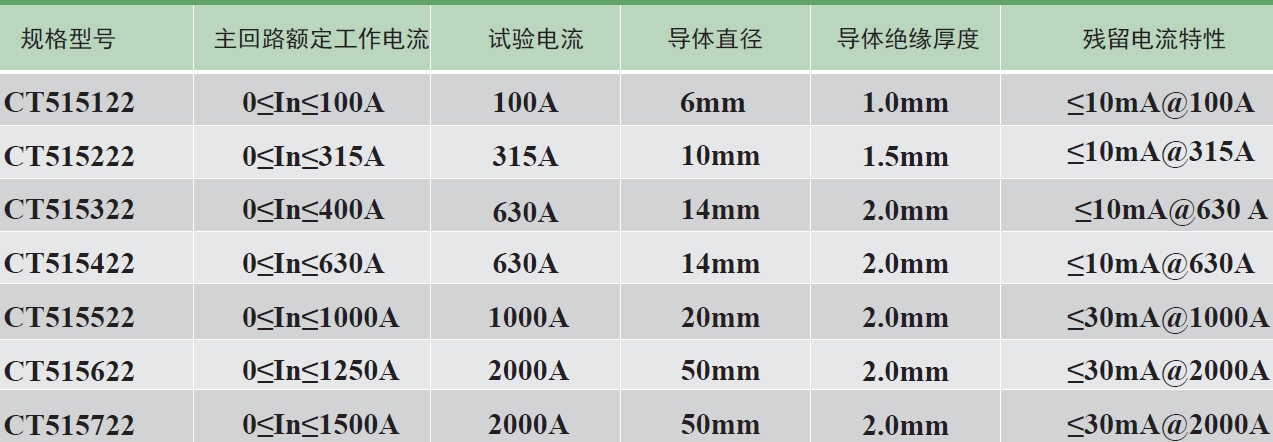

平衡特性参数：

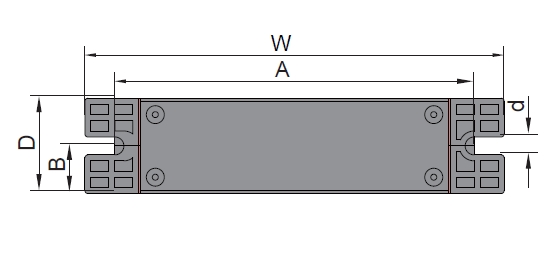

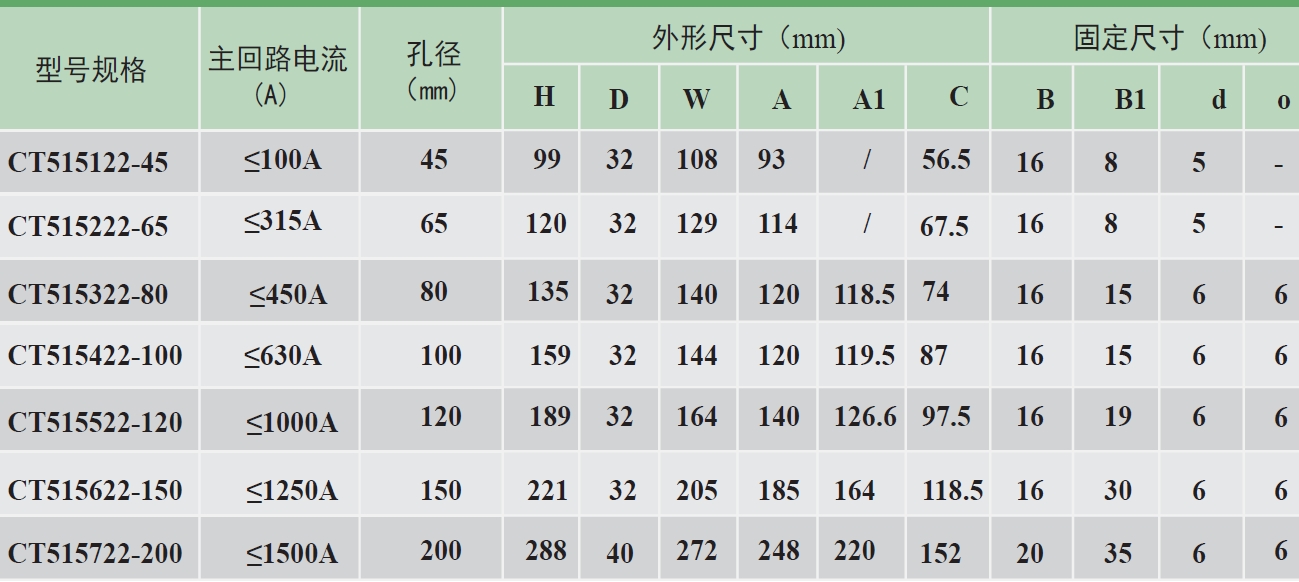

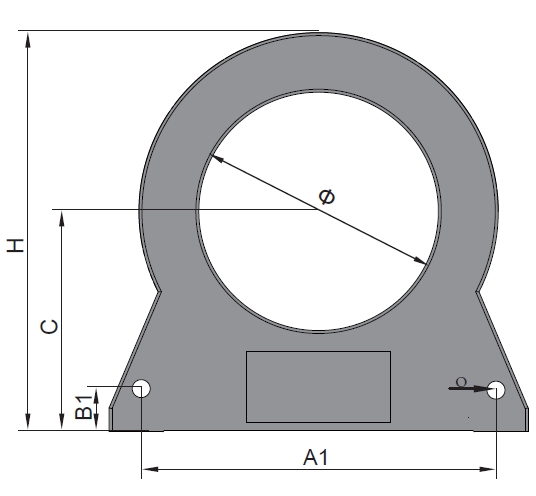

产品尺寸对应图表：

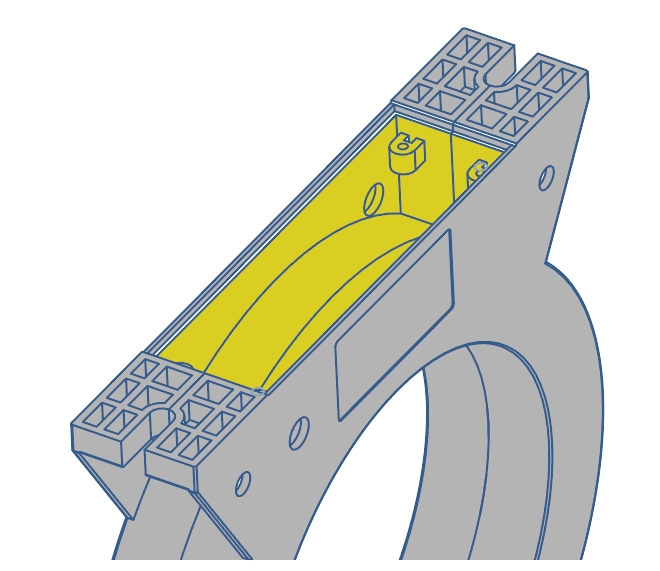

产品内部容纳PCB板空间：
*可允许的电路板最大尺寸为78mm*28mm

*电路板和器件的总中间高度不大于9mm两端不大于15mm；焊点的高度不大于3mm

*电路板的固定尺寸为74mm*21mm；电路板的固定孔直径为2.5mm

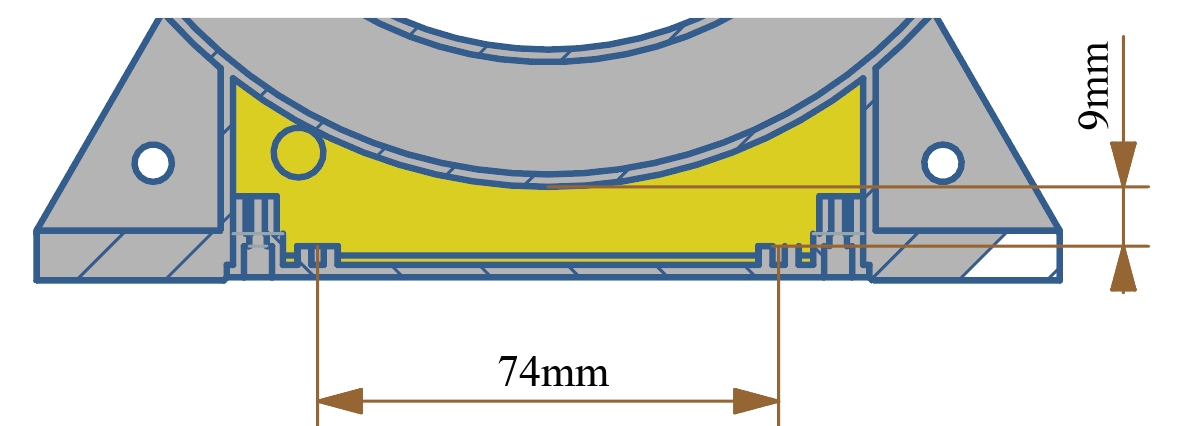

电路板安装空间示意图：

电路板固定孔长度为74mm，电路板和器件高度小于9mm
