电流电压双用型电流互感器可以做为电流互感器或者电压互感器用，用来转换0-10A的电流或者电压。
电流电压双用型电流互感器有有两个完全相同的匝数为N的副边绕组，同时还有一个可输入大电流的穿心孔。当作为电流型的电压互感器用时，两个副边绕组中的其中一个作为输入绕组，另一个作为输出绕组，配合周围电路即可以变换电压；当作为电流互感器用时，两个副边绕组可以并联在一起，初级从穿心孔输入，即是一个变比为N:1的电流互感器；也可以把两个副边绕组串联，初级从穿心孔输入，即是一个变比为2N:1的电流互感器。原理图如下：

作为电流型电压互感器使用，两个对等的绕组分别作为原边和副边，变比N1：N2=1:1。用法可以参考电流型电压互感器使用方法使用。

互感器多个绕组的串并联需要明确各绕组的S1/S2、S1’/S2’端子，S1和S1’相接且S2和S2’相接为并联；S1和S2’相接且S2和S1’相接为串联。

特  点：

（1）电流电压双用、应用灵活、便于选件布线

（2）线性度好，线性度可优于0.1%

（3）体积小，结构紧凑，占用空间小

（4）PCB引针和绕组对称设计、插件方便简单

（5）一致性好，  优化生产工艺，保证同批次产品的一致性和不同批次产品的一致性

（6）环氧树脂封装工艺、绝缘性能和防潮性能优良

基本电气参数：

工作频率：50Hz-400Hz
工作温度：-25c - +75c,
介质强度：2500V/min.
绝缘电阻：1000M Ohms @ 500 Vdc
冲击电压：5000V(1.2/50µs标准雷波)
精度等级：符合IEC 60044-1 电流互感器 0.1、0.2级
阻燃等级：UL 94-V0

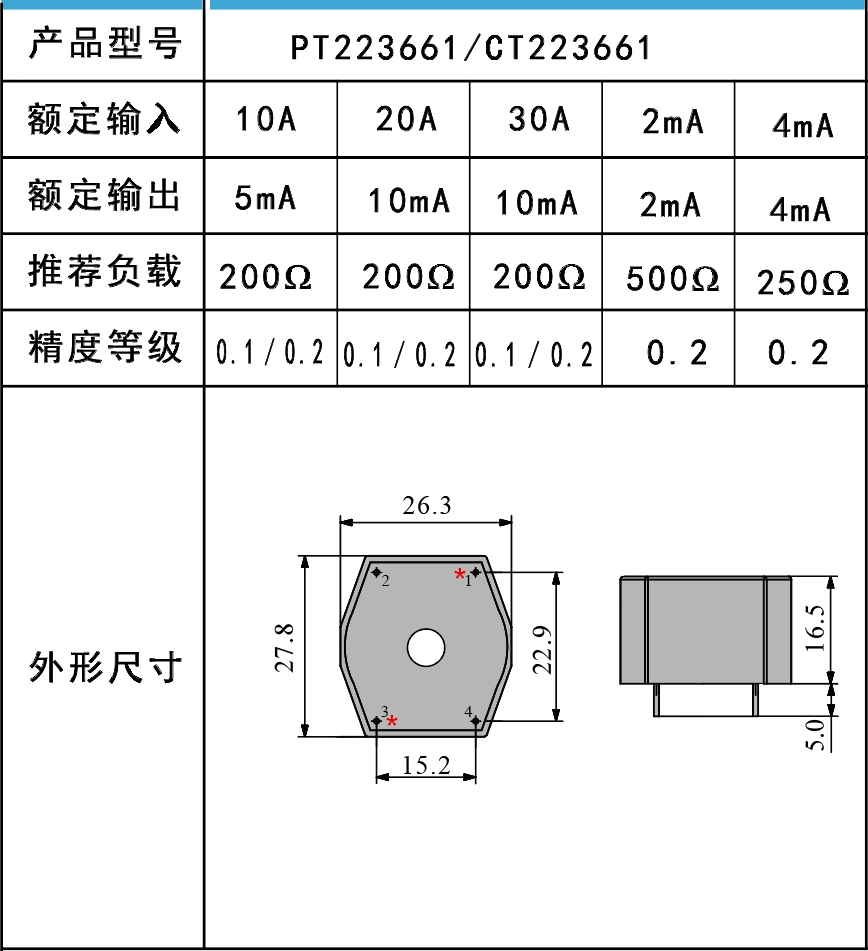

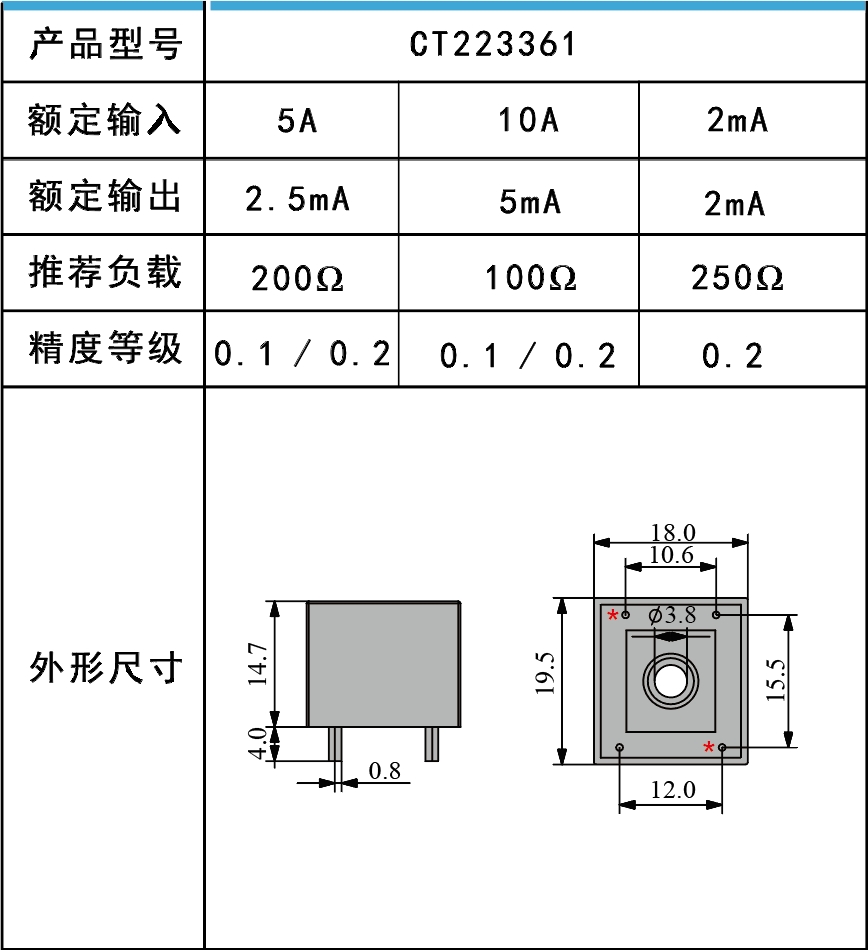

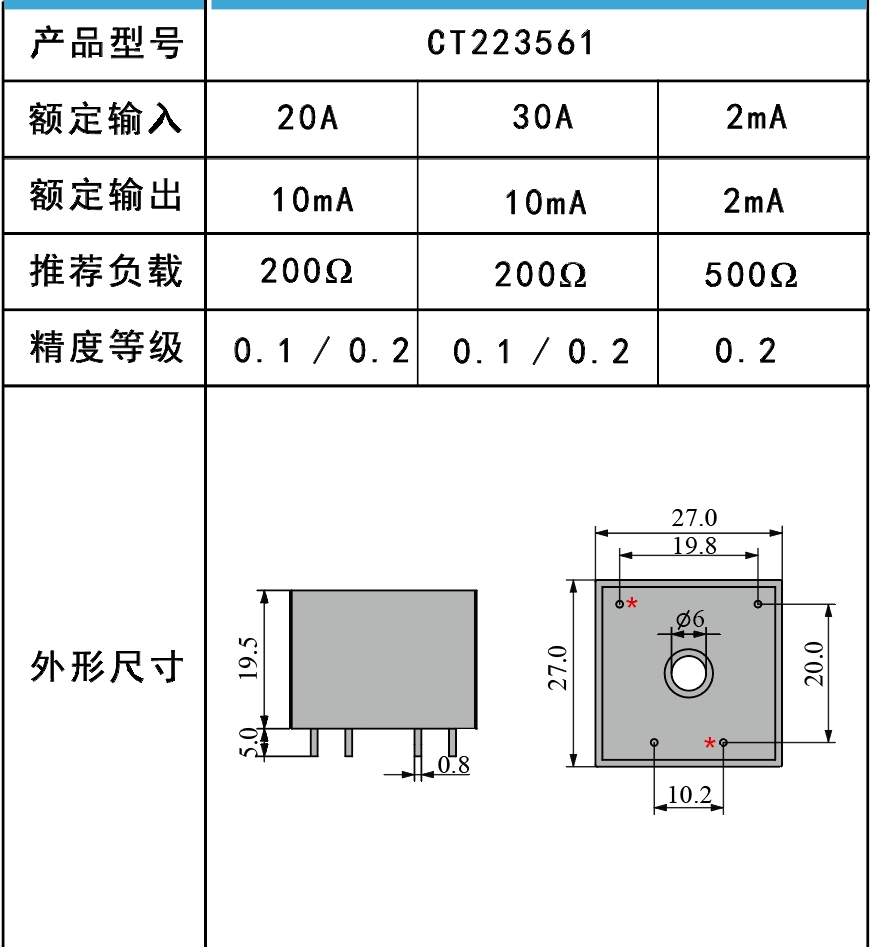

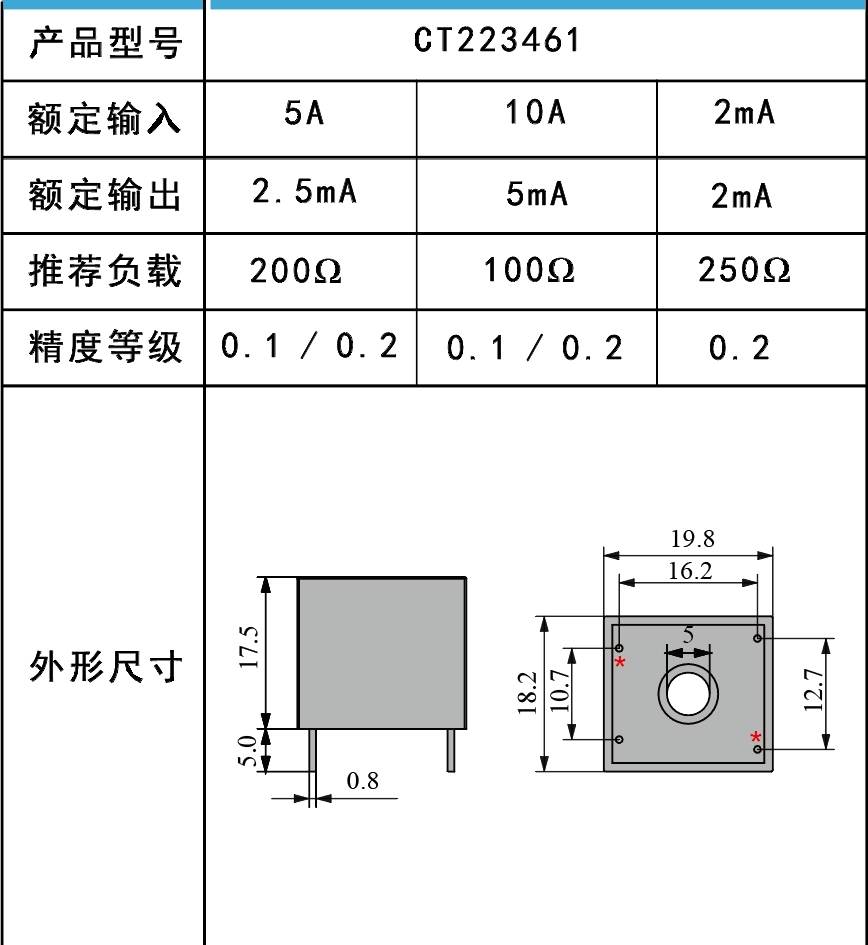

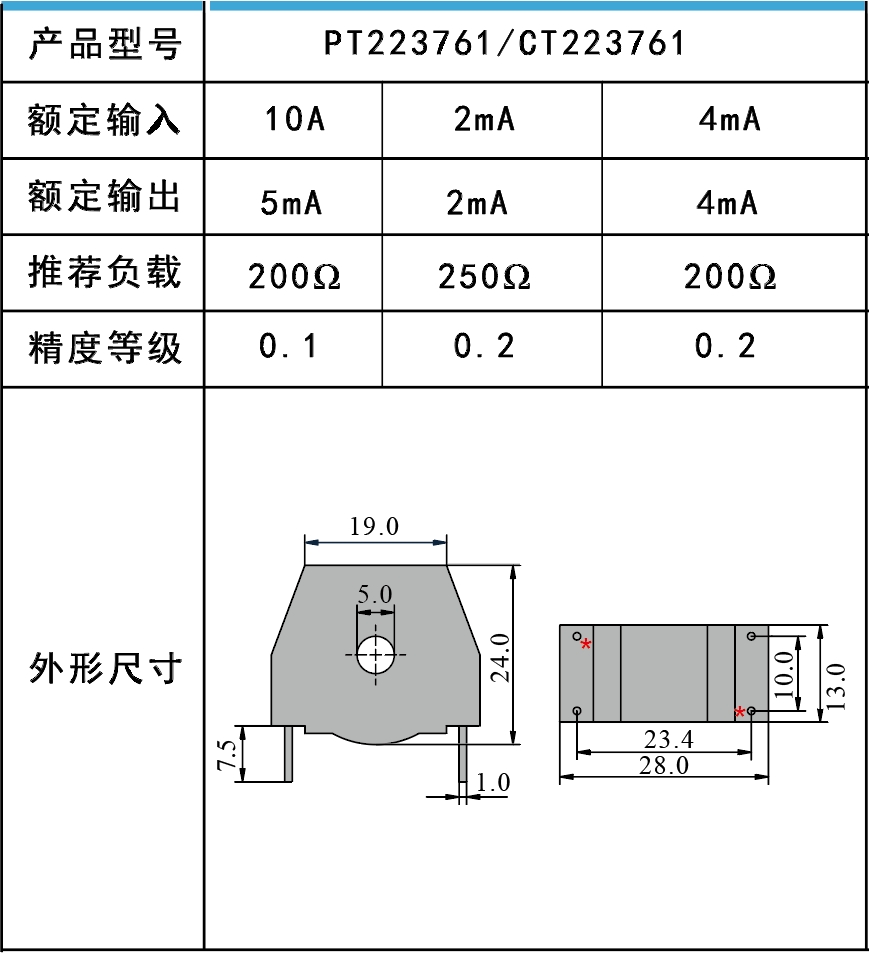

产品命名：
