微型精密电压互感器可以把被测回路的电压准确的变换为仪器仪表所需的输入电压。主要有两大类产品：电流输入型电压互感器、电压输入型电压互感器。
电流输入型电压互感器的应用原理为：先把需要变换的初级电压，通过限流电阻转换为一个1-6mA的电流输入到电压互感器的初级端，电压互感器的初级和次级匝数对等，互感器的次级再并联一个电阻，再把次级的微弱电流转换为电压信号输出。原理图如下：

电流型电压互感器能尽可能的减小器件的体积，有助于仪表的微型化。可是电流型的电压互感器需要一个限流电阻，其稳定性直接影响互感器的转换精度；特别是在被测电压等级较高时，更需要注意限流电阻的耗散功率必须要达到设计要求、且还得注意其散热条件。同时，互感器的二次带载能力差，一般的输出电压不大于1V，输出电压过高会降低互感器的动态范围和线性精度。在二次信号的处理方面，可以采用较小的负载电阻配合精密整流放大电路的方式。既可以保证变换精度，又可以保证二次采样精度，还降低了限流电阻的耗散功率，有利于降低成本和提高电路的可靠性。应用电路可以参考以下电路，也可以根据其他精密整流电路进行变换。

上图是最经典的电流型电压互感器与精密整流电路组合应用，可以通过选用RL的值并通过调整R5的阻值来得到需要的电压；电阻匹配关系为R1=R2、R4=R5=2R3；还可以在电阻R5上并联滤波电容。R6的阻值由Vin/Iin决定，额定耗散功率可以选择两倍于Vin*Iin或更大。

电压输入型的电压互感器，和常规变压器原理相同。主要侧重于变换精度。被测电压直接输出电压互感器的初级输出端，次级直接输出了电压。次级的输出电压根据需要可以灵活设定。一般的在1V-10V之间。电压互感器主要用优质环形取向硅钢铁芯，精度高、线性度好。

两种类型的电压互感器各有优点，如果注重于转换精度和稳定性、可靠性，宜选用直接输入型的电压互感器；如果注重于转换精度、要求体积小且散热条件良好，可以选用电流型的电压互感器。
高压电压互感器产品可以定制，初级输入电压可达到3000-10000V，次级输出电压0-100V，隔离耐压可达到20KV-42KV，完全满足中高压测量范围。
特  点：

（1）精度高，精度可优于0.1%

（2）线性度好，线性度可优于0.1%

（3）体积小，结构紧凑，占用空间小

（4）PCB引针非对称设计、提高生产效率

（5）一致性好，  优化生产工艺，保证同批次产品的一致性和不同批次产品的一致性

（6）环氧树脂封装工艺、绝缘性能和防潮性能优良

基本电气参数：

工作频率：50Hz-400Hz
工作温度：-25c - +75c,
介质强度：2500V/min.
绝缘电阻：1000M Ohms @ 500 Vdc
冲击电压：5000V(1.2/50µs标准雷波)
精度等级：符合IEC 60044-1 电流互感器 0.1、0.2级
阻燃等级：UL 94-V0

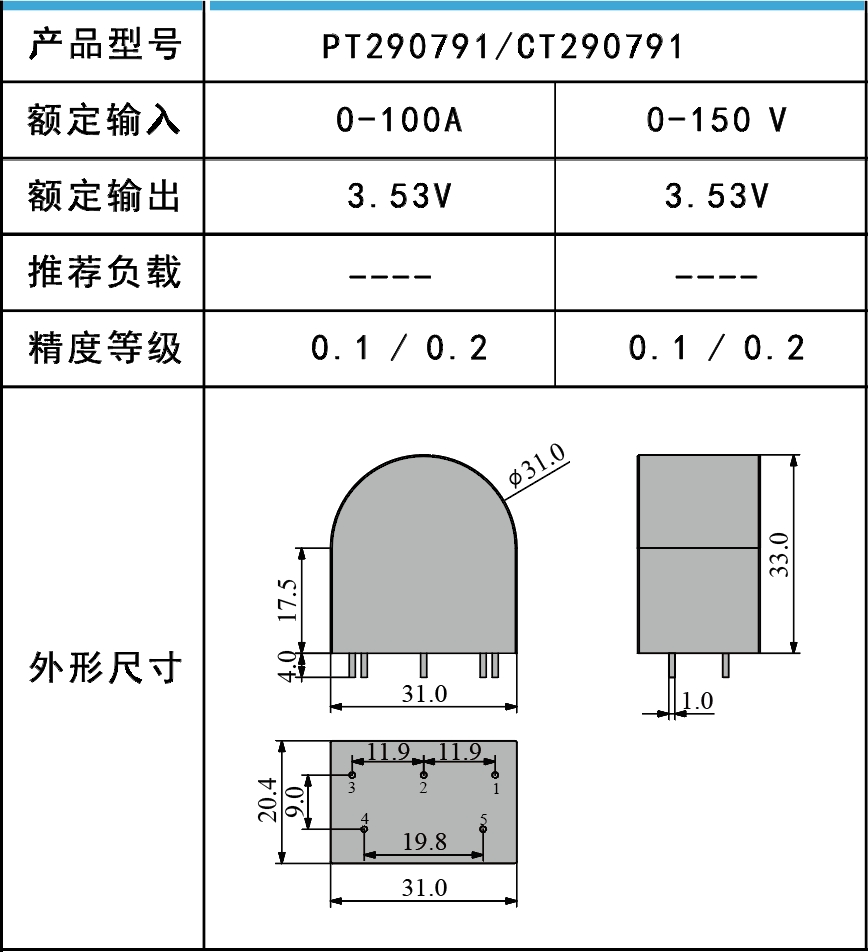

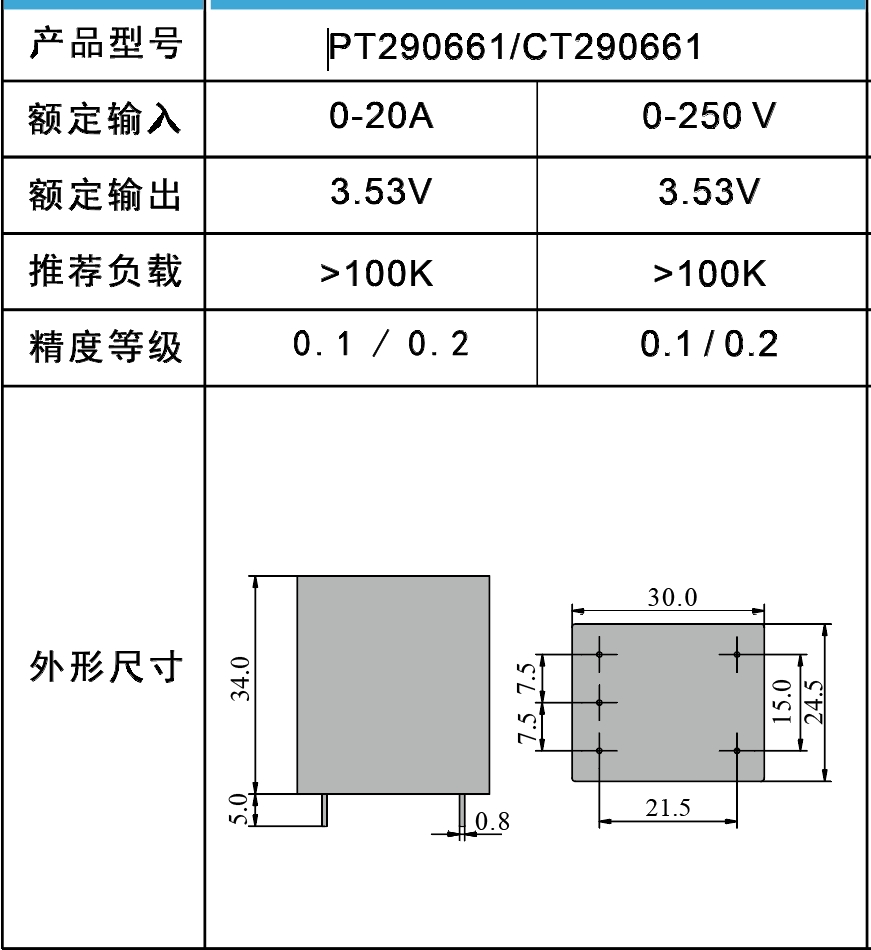

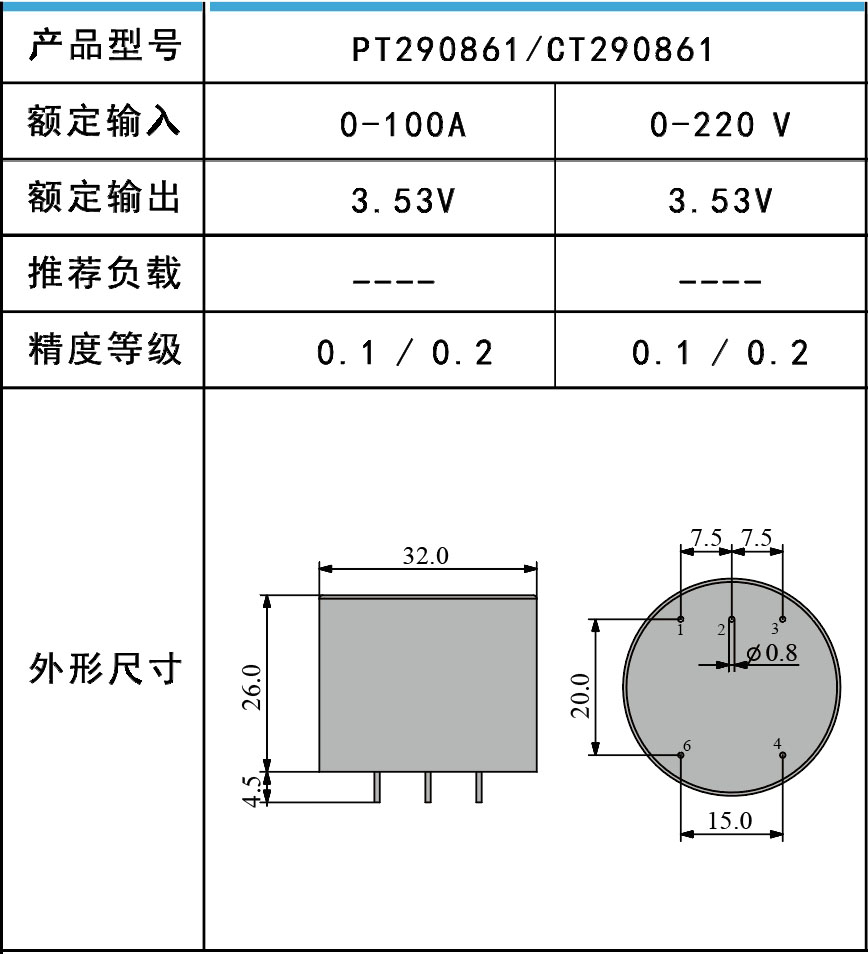

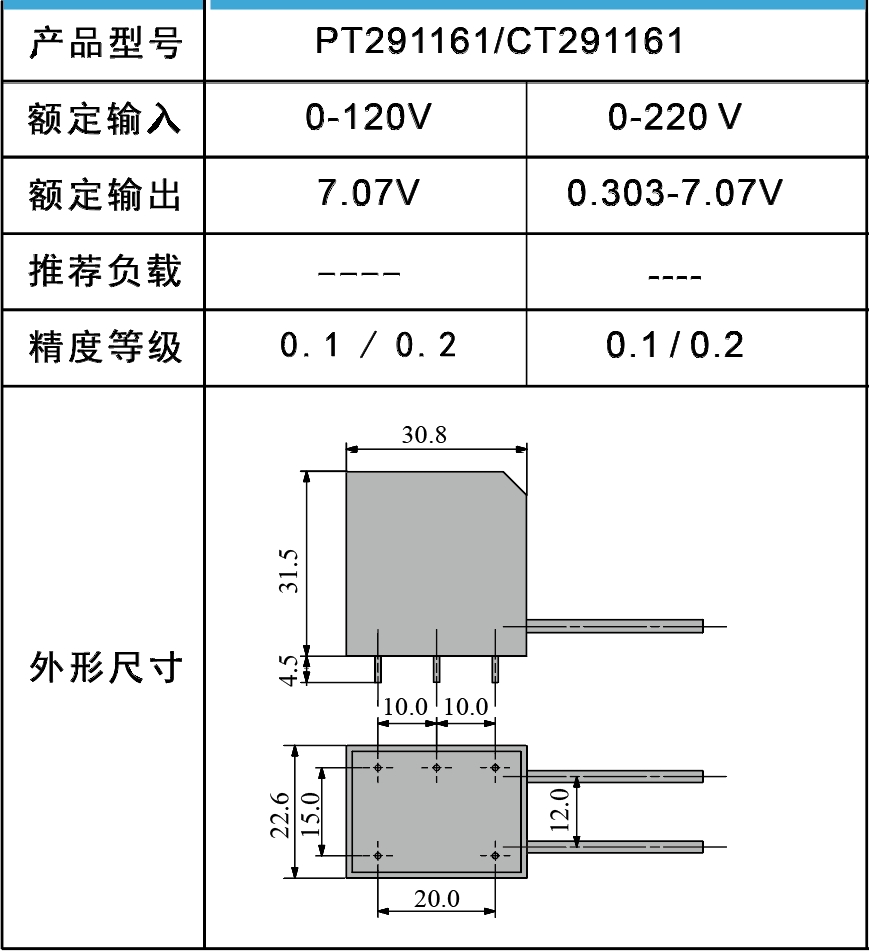

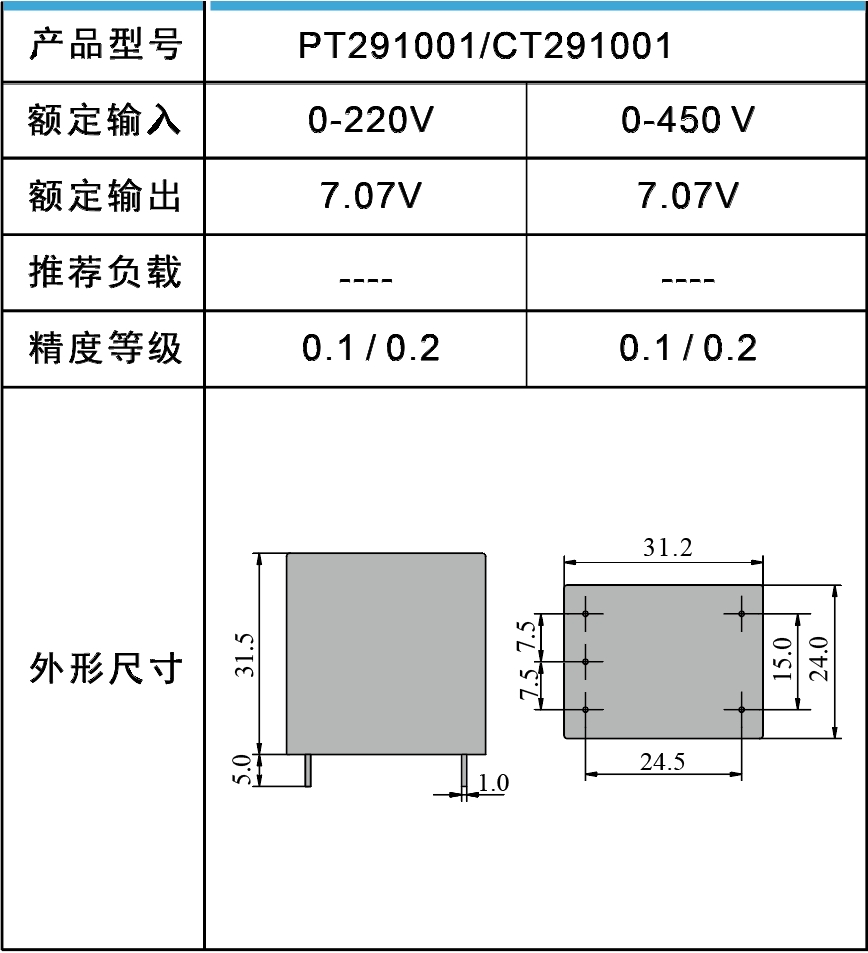

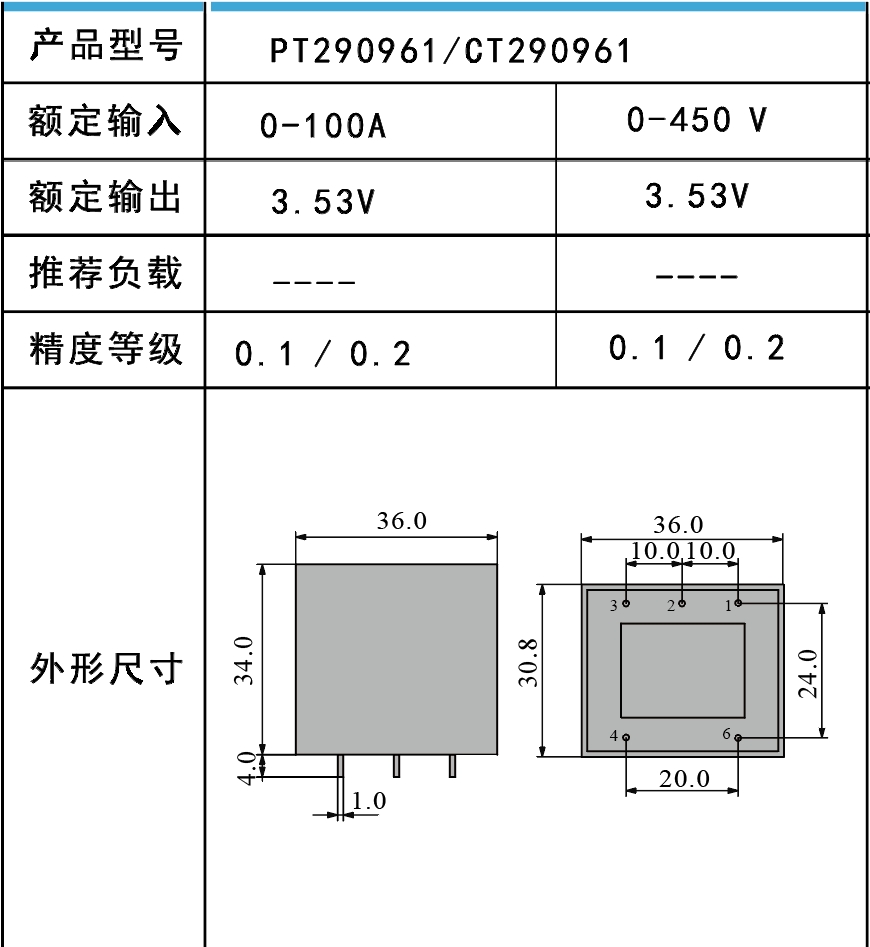

产品命名：
