三相一体电流互感器

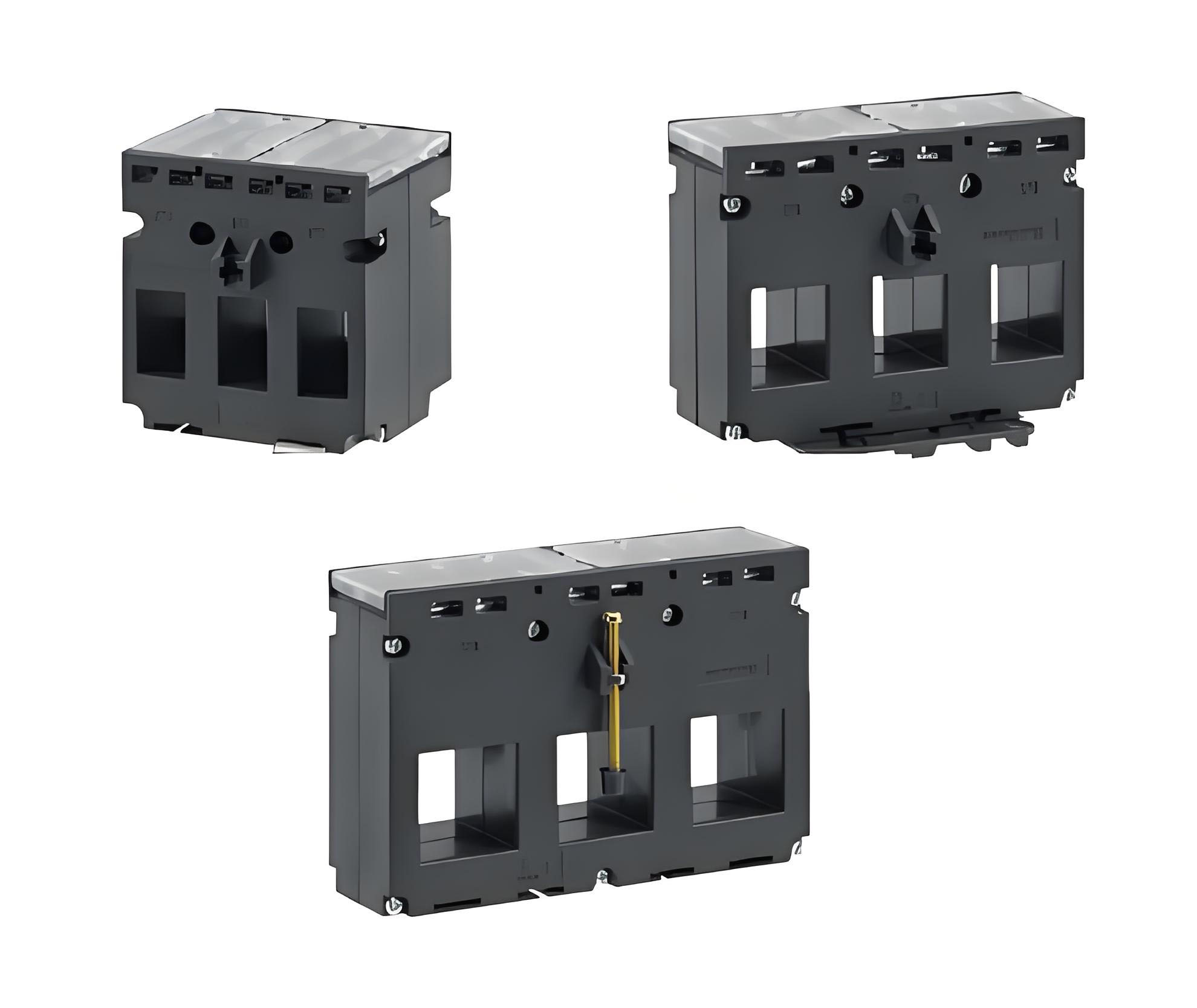

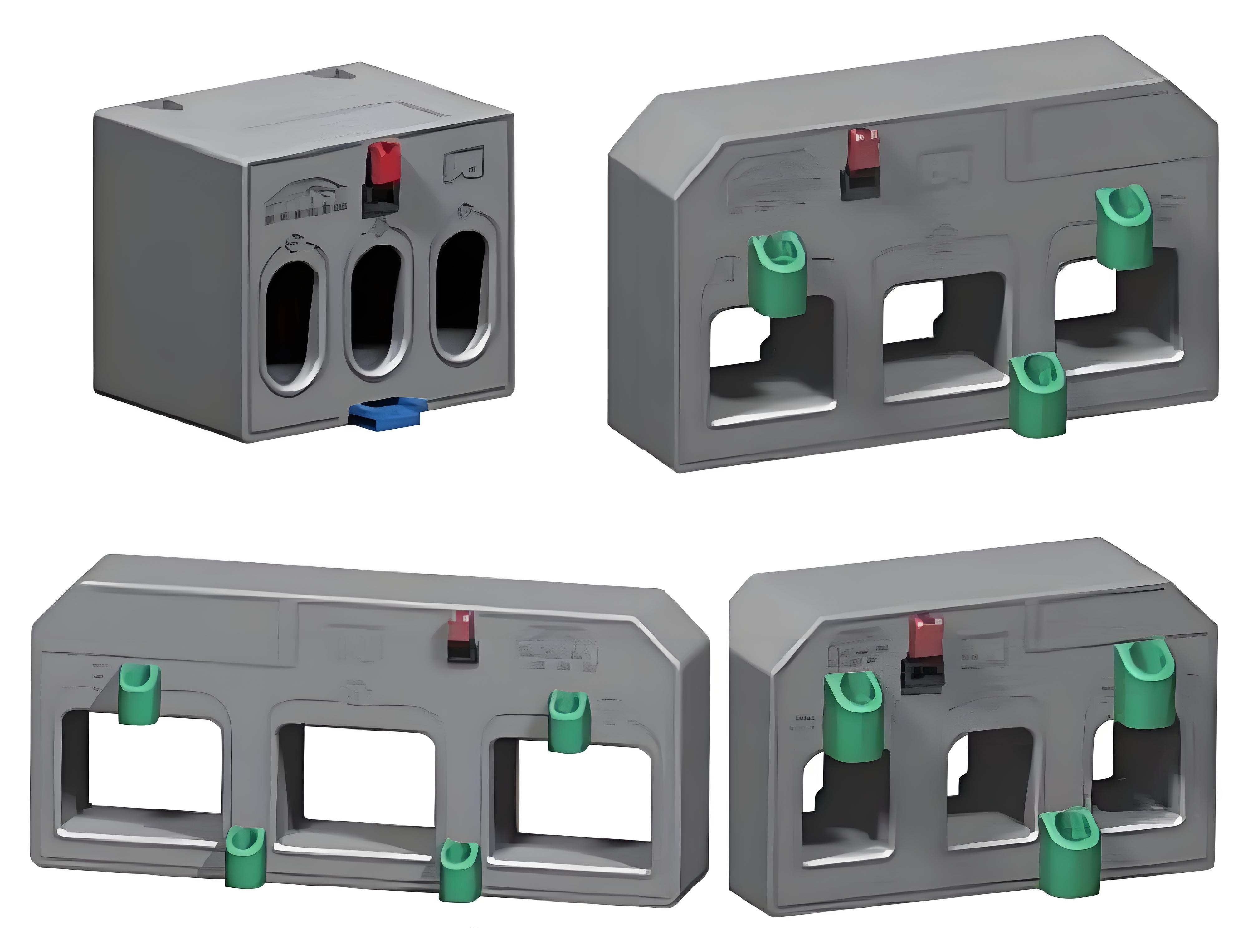

矩形穿心孔型

三相一体式电流互感器是根据需要A/B/C三相同时、同地安装的应用方式，把三个相对独立的电流互感器集成为一体的组合式产品。在应用时，大大减少了安装、接线和布线的工作量，且便于维护，得到越来越多的应用。
三相一体式产品主要用于380V、660V三相交流电机保护；大功率照明设备、空气压缩机以及采暖通风与空调装置电流的监控、电能管理、建筑物的自动控制系统线路和设备的电流测量、监控和保护；配合多功能电表的电流采集等之用。
在三相电流绝对平衡的应用环境，也可以采用检测两相电流而通过计算得到三相电流的方式节约成本。
本系列产品采用三相组合式结构，绕组设计合理、结构紧凑，体积小巧，额定短时热电流大；安装施工方便、占用空间小。部分产品采用环氧树脂封装工艺生产，防潮防水，可在恶劣的环境下稳定工作。
产品初次级间根据需要可以增加屏蔽层结构，可以良好隔离一次电流侧杂波信号的串扰，为设备的电磁兼容性提供更好的帮助。
三相一体式电流互感器二次信号输出电流信号或者电压信号，灵活适应客户的电路设计。输出方式采用接线端子或者导线直接输出，弱电流电压信号输出采用RJ11端子输出。导线采用RVVP双绝缘屏蔽引线，抗干扰能力强。
三相一体式电流互感器二次信号输出接线方式，根据需要可以采用组合式4线输出，也可以三相单独分立输出，便于设备的信号处理。
在应用时，需要根据电机功率或者电路监测功率大小，并结合相应的电压，计算出线路的电流大小，进而得到电缆的规格和直径、铜排的规格和尺寸，然后再对产品进行选型。特别需要注意的是，应用在保护方面的产品，必须明确过载方面的参数，否则所选用的产品不但有损坏的可能，极端情况下会有影响既有电路的危险。
本系列产品有多种尺寸规格，不同的穿心孔径，基本涵盖800A以下的电流，可在电缆应用环境或铜排应用环境得到较好的应用。
特别的，二次输出电流信号的产品，应用时二次不允许开路，否则有触电和损坏的可能。

信号输出方式电原理图如下。

三相电流互感器的选用

在选用三相一体式电流互感器时，需要根据应用目的来选用：
应用于多功能表的信号测量方面时，首先需要明确多功能表适配互感器的初级电流大小和变比；再需要明确配电电路环境，安装于电缆环境还是铜排环境，然后明确互感器的开窗规格和互感器尺寸。当应用在铜排配电环境时，不但需要明确互感器的窗口尺寸必须满足铜排的规格参数，还需要注意互感器的窗口排列间距必须和铜排的排距相同，否则无法满足安装，给施工造成麻烦；然后根据多功能表的接入方式明确互感器的输出方式；这样基本上选定了互感器的型号。
应用于电动机保护控制器时，不但需要根据保护器的电流规格和输入参数，明确互感器互感器初次级电流，还需要根据电动机保护器的保护功能，明确过载保护参数，从而明确互感器的过载倍数；然后再根据安装的配电环境，选用电流互感器的开窗形状；同样的，当应用在铜排配电环境时，不但需要明确互感器的窗口尺寸必须满足铜排的规格参数，还需要注意互感器的窗口排列间距必须和铜排的排距相同，否则无法满足安装，给施工造成麻烦；最后根据保护器的接线方式明确互感器的输出方式；互感器选型完成。
应用于其他配电电路中的信号采集应用时，基本可以参照以上两方面的应用来选用互感器。

三相电流互感器应用注意事项

由于被测电流比较大，互感器的变比亦比较大，电流输出型的产品在工作状态下二次开路时，输出端将产生一个非常高的电压，极易发生触电危险，且有造成二次绕组匝间击穿而损坏产品的可能，进一步还有发生危险事故的隐患。所以，在产品安装过程中，电流输出型的产品一定需要注意在被测电路通过电流之前接好互感器的二次回路，确保互感器的二次回路为闭合状态，即使在以后的维修时，也需要先断掉被测电流，方能实施维修。
同时，考虑到过载倍数，设备内部的采样电阻的耗散功率亦需要得到保证。
电压输出型的产品，互感器的二次绕组和负载电阻在互感器内部已经连接为闭合回路，在应用时，二次输出端可以在工作状态下开路。可是需要注意的是，输出电压型的产品，在配合仪表和设备的使用时，设备内部输入电阻必须足够大，否则将会由于输入电阻小而降低二次输出电压，造成误差增大。

产品特点:

(1)规格品种丰富，适用电流范围大.

(2)信号处理灵活：组合或独立的电流、电压输出.

(3)过载倍数高：过载倍数最高可达8/12/20倍.

(4)精度高：正常监控范围精度可达到0.2级以上.

(5)输出方式多样，端子/导线/插头.

(6)三相组合式结构，施工方便、占用空间小.

基本电气参数

工作频率：50Hz-400Hz

电压等级： < 660V

阻燃等级：UL94 V-0

介质强度：2500V/min
