519系列包含5个适用于电缆回路的圆形窗口产品，和7个适用于铜排回路的矩形窗口产品，共计12个规格的产品，基本可以满足3200A以下配电回路的所有剩余电流的检测使用。

整个系列的产品，可以根据客户的需求，在产品上面的接线端子部位，可以附加一个统一的机壳，把产品升级为一个具有信号处理和通信功能的信号采集终端。
所有产品，均设计有四个接线端子，互感器二次输出占用两个端子，根据需要还可以增加一个实验绕组，以输入一个小电流的方式来模拟漏电，对互感器的工作状态进行实时监测。
安装在铜排回路上较大规格的产品，由于产品重量比较重，附加有专用的安装支架，可以把较重的产品很好的固定在配电柜内，但是需要配电柜安装板强度高，建议采用平装支架的方式安装，以增加其安装的稳定性。
特  点：

*可附加信号处理单元，扩展产品功能；
*过载能力强，根据需要可20倍于额定电流长期过载；

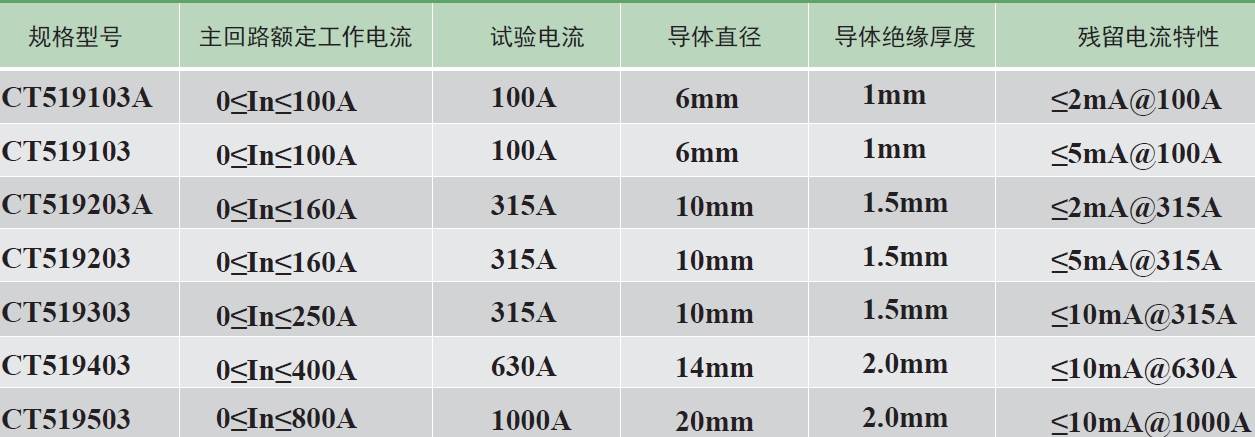

*平衡特性优， 小规格产品满足探测器报警阈值20mA要求；
*精度高：精度0.5/1.0/3级可选；
*紧凑设计，体积小，外形美观；
*一致性好、互换性优；

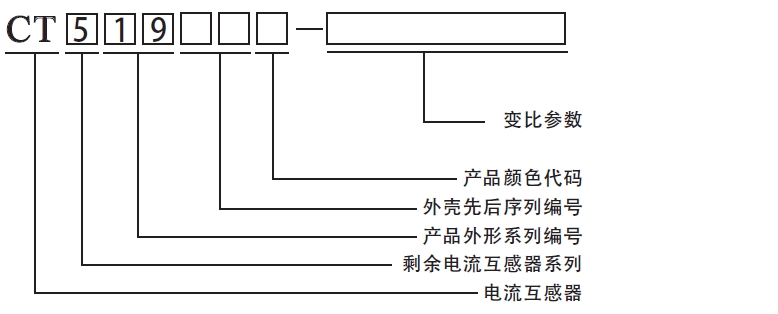

产品命名：

颜色代码：
0：黑；   3：红；   8：灰色；   9：白色；
客户指定的外壳颜色，依据颜色系主色进行编码分类；
正常使用、安装条件:

*安装场所： 户内。

*环境温度 -10℃~＋40℃。

*环境湿度 建议相对湿度不大于80%。

*海拔高度 不超过3000m。

*大气条件 大气中无严重污秽、腐蚀性及爆炸性介质。

*无显著频繁振动和冲击的环境。

*贮存温度  -20℃~＋75℃。

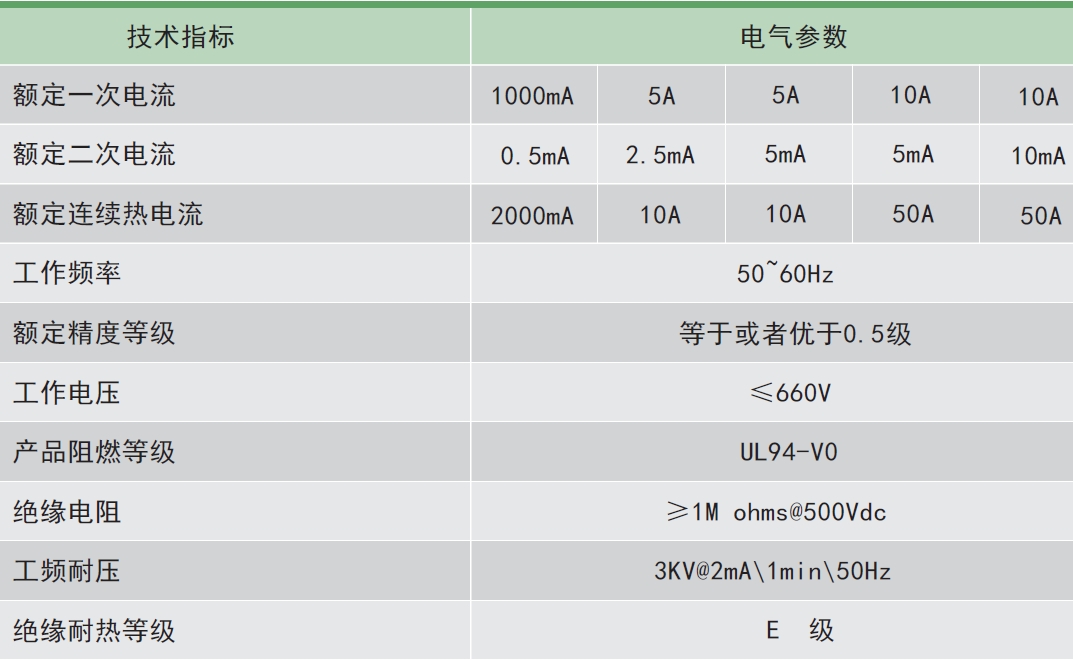

通用技术指标:

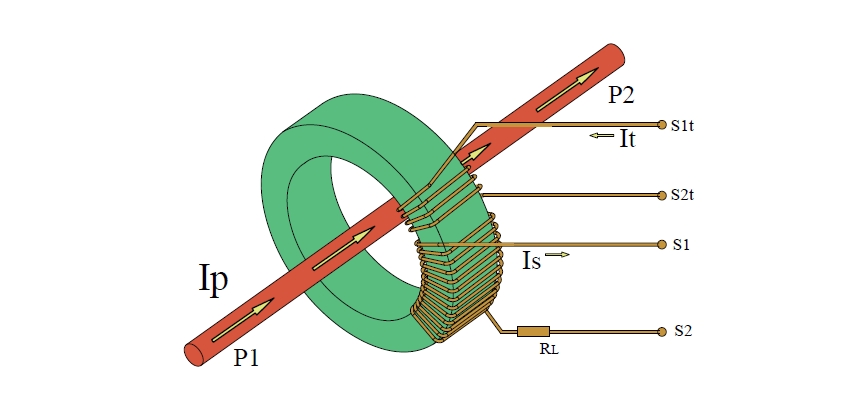

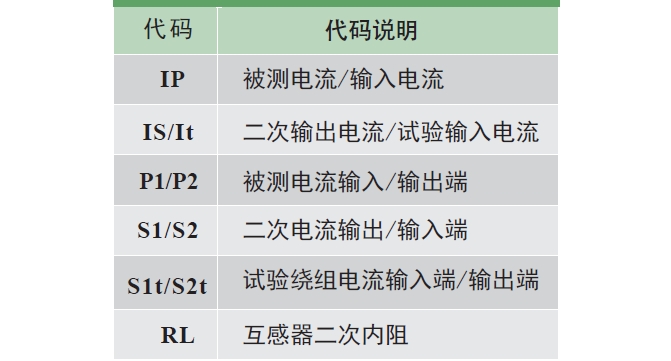

互感器电原理图：

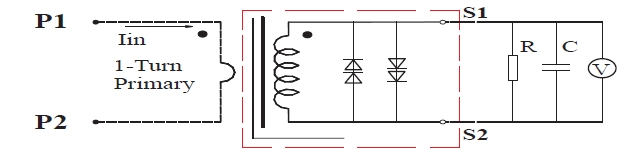

本系列产品的接线端子分别为S1、S2、S1t、S2t共计四个端子。标准产品S1、S2为互感器的二次输出端子，且S1和P1侧同名、S2和P2侧同名；根据需要可以增加一个实验绕组，实验绕组的输入端为S1t、S2t、且S1t和P1侧同名、S2t和P2侧同名。电原理图如下：

在实际使用过程中，如果需要在互感器内部增加二次开路保护部分，需要特别说明。标准型产品不含有二次开路保护部分。开路保护可以增加对接的二极管或者瞬态抑制二极管。

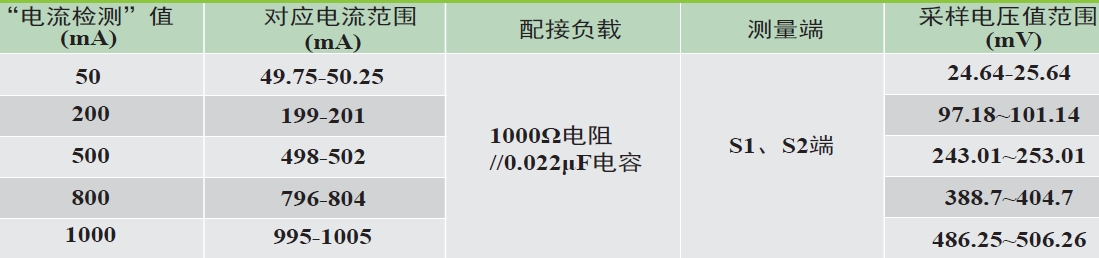

平衡特性参数：

剩余电流互感器通过相应正弦交流电流时，其输出采样值电压应满足下表中的要求。

R=1000Ω C=0.022μF 电流源频率：50-60Hz; 精度优于0.1%；电压表交流mV档采样精度优于0.1%。

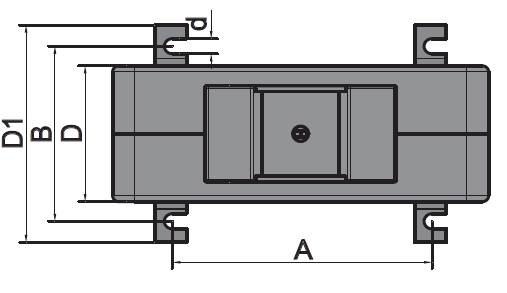

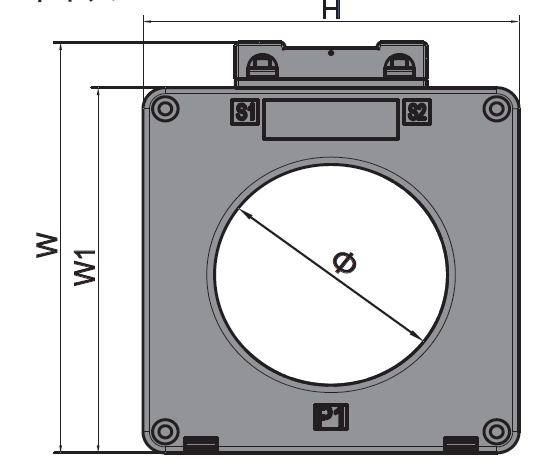

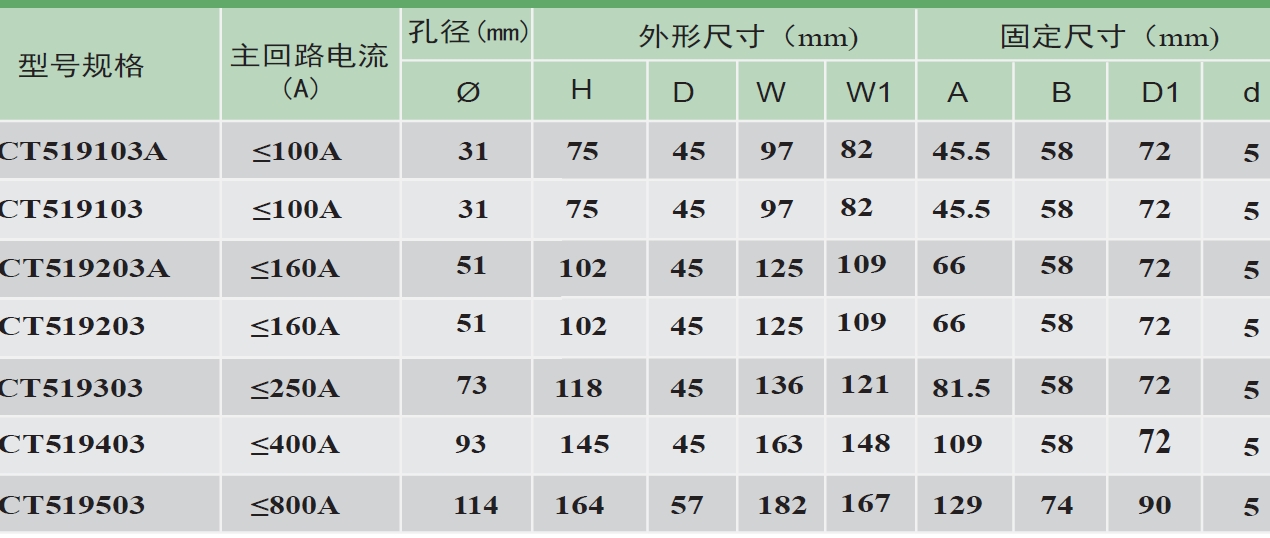

产品尺寸对应图表：
