513矩形系列剩余电流互感器主要用在380V、660V等低压配电柜、或者密度比较大的抽屉柜内，对相应回路的安装节点处的剩余电流进行持续的检测、监控之用。本系列产品外壳采用环保阻燃ABS工程塑料、高导磁纳米晶软磁材料、具有精度高、平衡特性好、体积小、绝缘强度高、抗冲击力强、安装方便等特点，可在室内的环境下可靠、稳定的工作。
513矩形系列包含5个规格，适用于母排总宽度在300mm以内的回路中，基本可以满足1000A以下配电回路的所有剩余电流的检测。
本系列产品采用最优化磁路设计，根据磁路特性设定线圈绕制工艺，并结合紧凑的屏蔽结构，使得产品在体积小巧的前提下，满足产品在精度、灵敏度、平衡特性等方面的要求。且产品固定脚采用旋转式结构设计，在包装运输过程中不但可以尽最大可能的降低成本，还对固定结构起到了很好的保护作用。
较大规格的产品安装在铜排回路上时，由于产品重量比较重，建议采用平装支架的方式安装，以增加其安装的稳定性。且为了得到更好的监测结果，尽可能的使母排位于互感器矩形穿心孔的中间位置，而不宜使母排太靠近产品的直边内壁侧。
本系列产品接线端子位置同样采用标准导轨结构设计，可以在其上部卡装信号处理单元的机壳。使产品具有更大的扩展功能。
特 点：
*可附加信号处理单元，扩展产品功能；
*过载能力强，根据需要可20倍于额定电流长期过载；
*平衡特性优， 小规格产品满足探测器报警阈值50mA要求；
*精度高：精度0.5/1.0/3级可选；
*紧凑设计，体积小，外形美观；
*一致性好、互换性优；

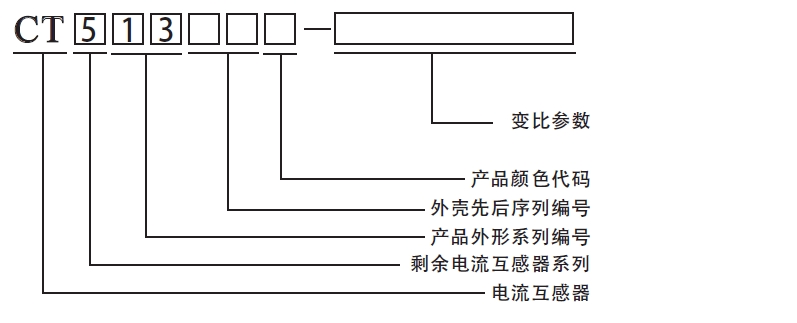

产品命名：
颜色代码：
0：黑； 3：红； 8：灰色； 9：白色；
客户指定的外壳颜色，依据颜色系主色进行编码分类；
正常使用、安装条件:
*安装场所： 户内。
*环境温度 -10℃~＋40℃。
*环境湿度 建议相对湿度不大于80%。
*海拔高度 不超过3000m。
*大气条件 大气中无严重污秽、腐蚀性及爆炸性介质。
*无显著频繁振动和冲击的环境。
*贮存温度 -20℃~＋75℃。

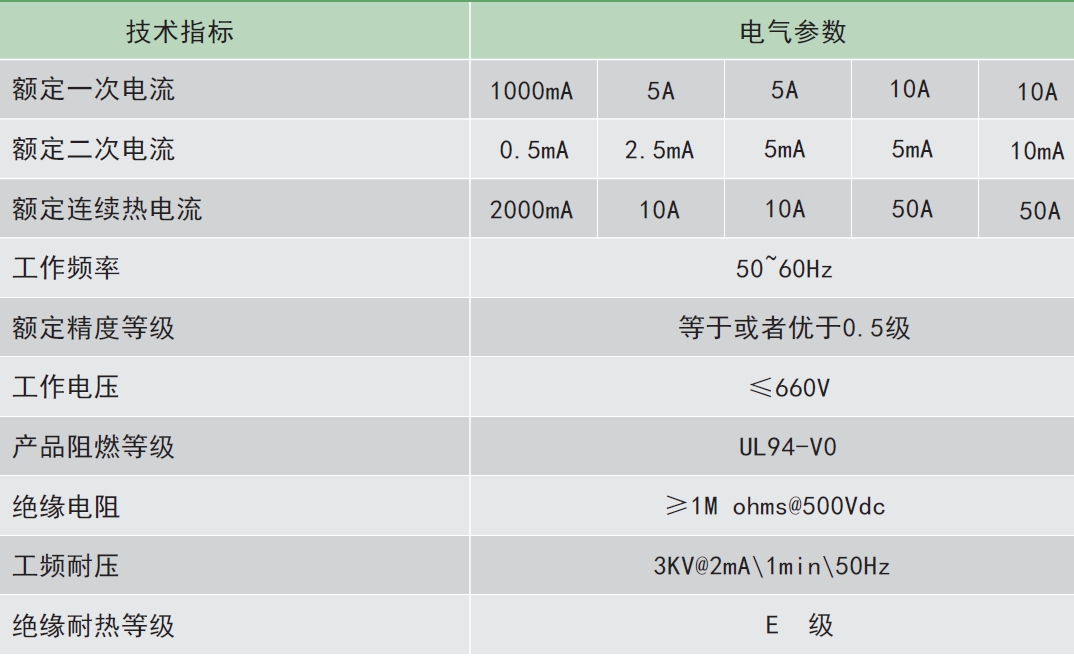

通用技术指标：

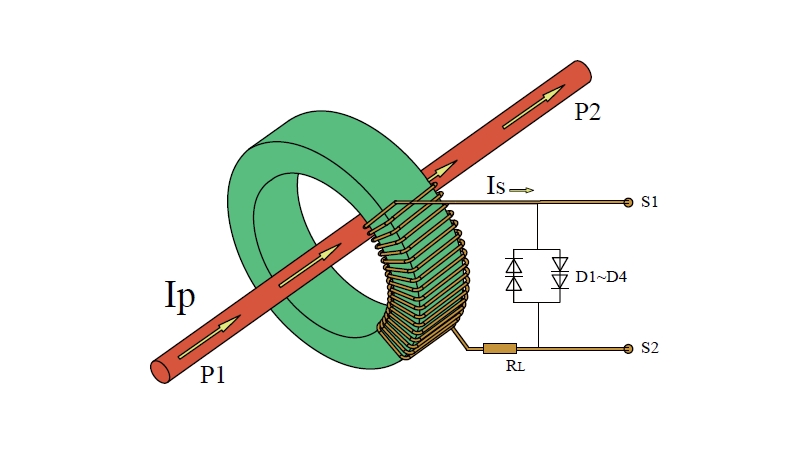

互感器电原理图：

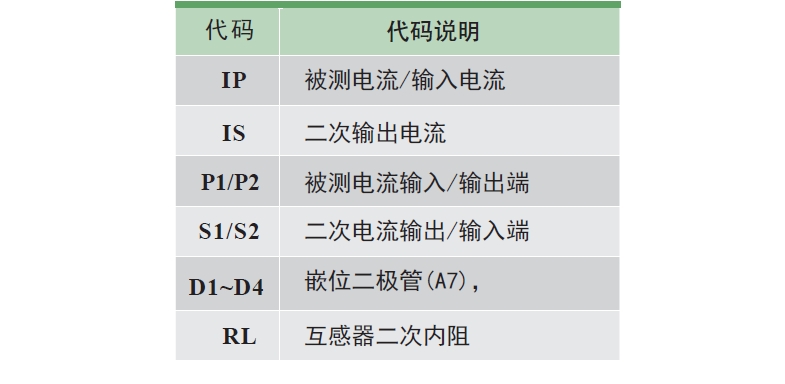

*初级电流IP由P1端流入，P2端流出；次级由S1端流出，S2端流入。
*一般的，电流互感器均采用减极同名的关系，即二次输出端和一次输入端为同名端，以标明初次级电流关系。
*剩余电流互感器二次侧一般的输出电流信号较小，建议采用电流输出的方式以尽可能的提高抗干扰能力。
*IP*N1=IS*N2，一般的初级额定电流为1A，二次额定电流为0.5mA，或者根据等式指定其他参数；Ip为穿过剩余电流互感器窗口回路各电缆电流的矢量和，和回路电缆的电流大小无大的关联。
*产品内含有电压嵌位电路，嵌位电压有效值1.4V，生产时可以依据客户设计进行更改。
平衡特性参数：
剩余电流互感器通过相应正弦交流电流时，其输出采样值电压应满足下表中的要求。

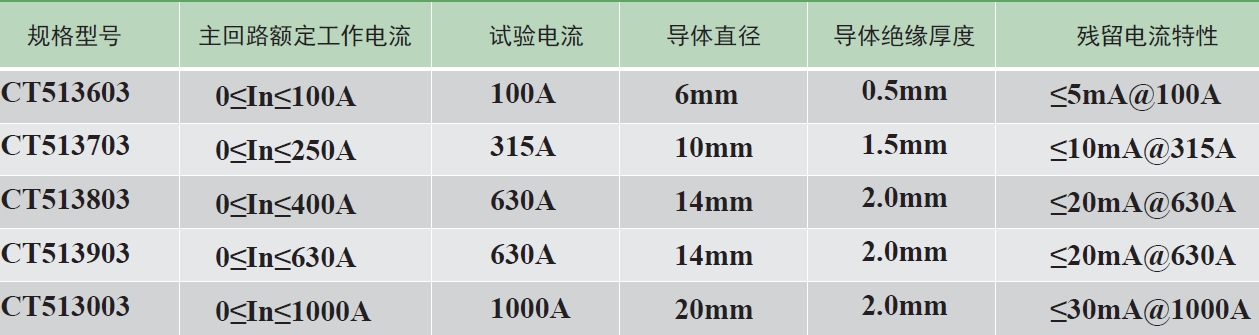

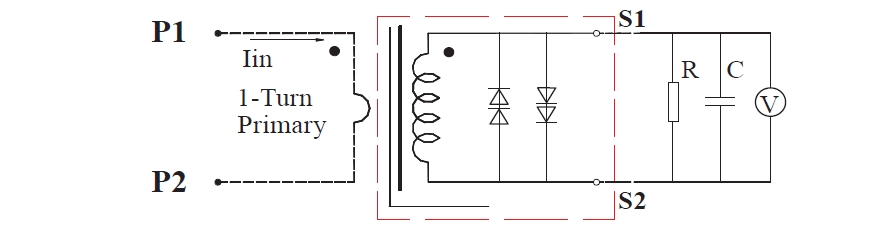

R=1000Ω C=0.022μF 电流源频率：50-60Hz; 精度优于0.1%；电压表交流mV档采样精度优于0.1%。

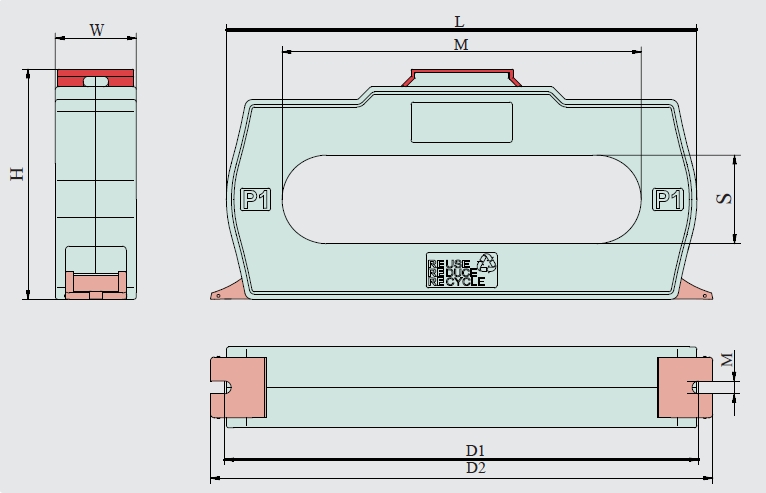

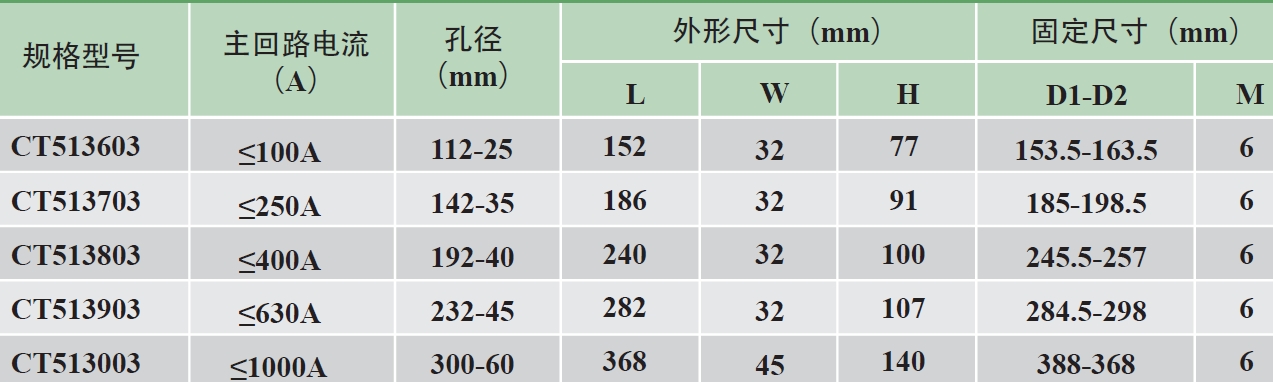

产品尺寸对应图表：
