开口型电流互感器
CT251系列
TP系列可开启式电流互感器，主要用在母排上，对回路电流进行变换、隔离强电之用。产品结构设计合理，磁路采用矩形设计，二次绕组绕制整齐，且采用在一端打开的方式，安装时，先把互感器绕组部分套在母排上，然后把辅助部分再安装到位，使得产品可以安装在比较狭窄的环境里。
产品采用高导磁硅钢铁芯，并经过精密加工处理，绕组采用优质漆包线，产品性能得到完美体现。
本系列产品有5个尺寸规格，可以对100A-2000A电流范围的电缆进行测量。根据需求精度可以是0.5级、1.0级等，二次输出信号为5A/1A的标准电流。
在安装产品时，需要把二次回路良好连接，方可进行安装工作，在安装过程中和安装后，互感器二次输出不允许开路。可以根据需要，在产品内部增加开路保护电路部分。
产品壳体颜色可以根据客户指定颜色生产，能够满足不同的配色方案。

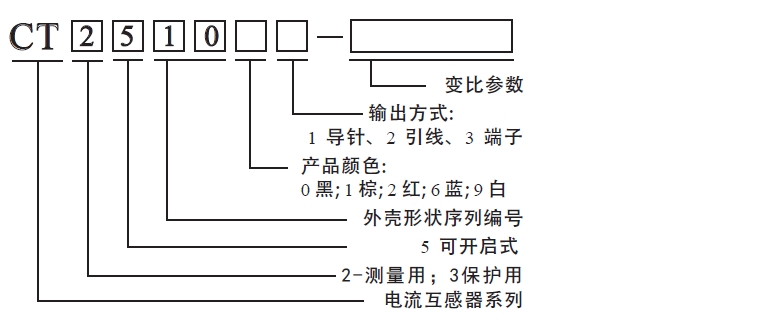

产品命名:
颜色代码：
0：黑； 2：红； 6：蓝色； 8：灰色；
客户指定的外壳颜色，依据颜色系主色进行编码分类；
正常使用、安装条件:
*安装场所： 户内。
*环境温度 -20℃~＋50℃。
*环境湿度 建议相对湿度不大于80%。
*海拔高度 不超过3000m。
*大气条件 大气中无严重污秽、腐蚀性及爆炸性介质。
*无显著频繁振动和冲击的环境。
*贮存温度 -30℃~＋75℃。

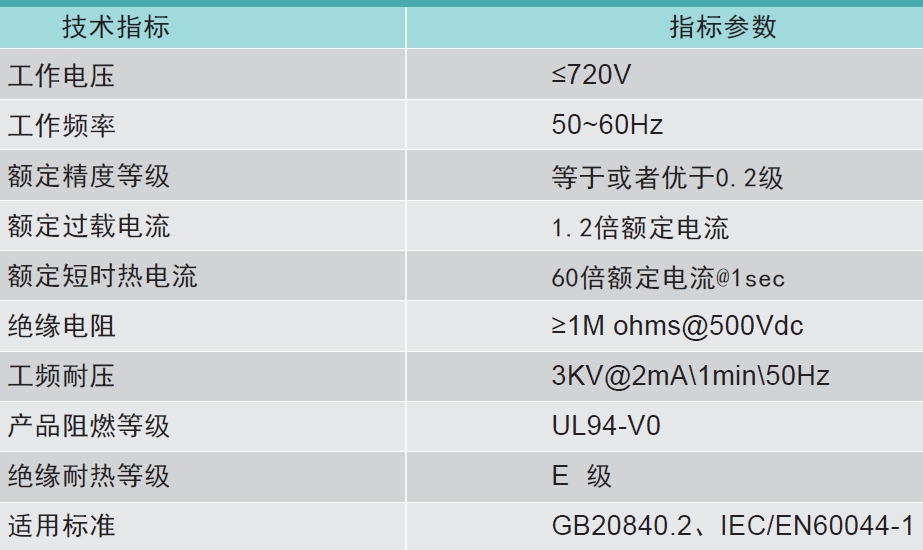

通用技术指标:

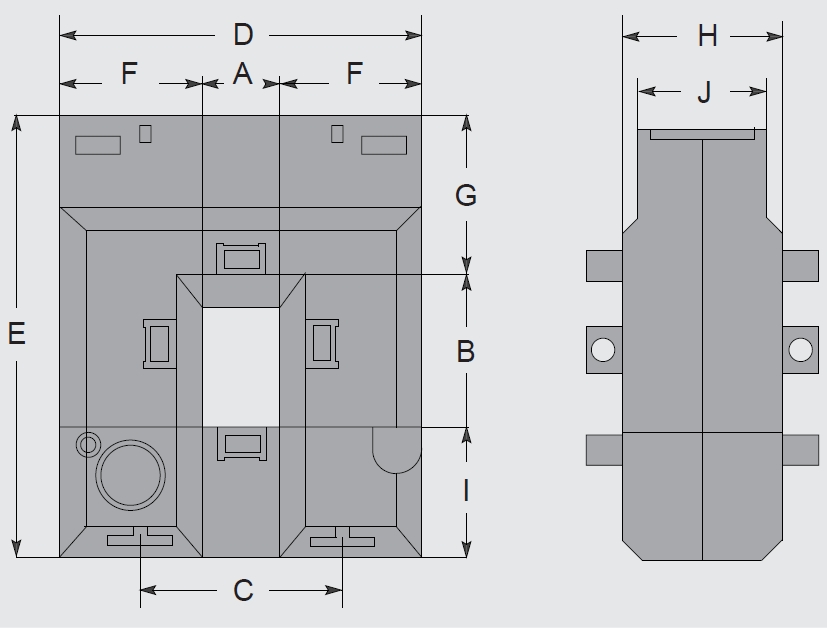

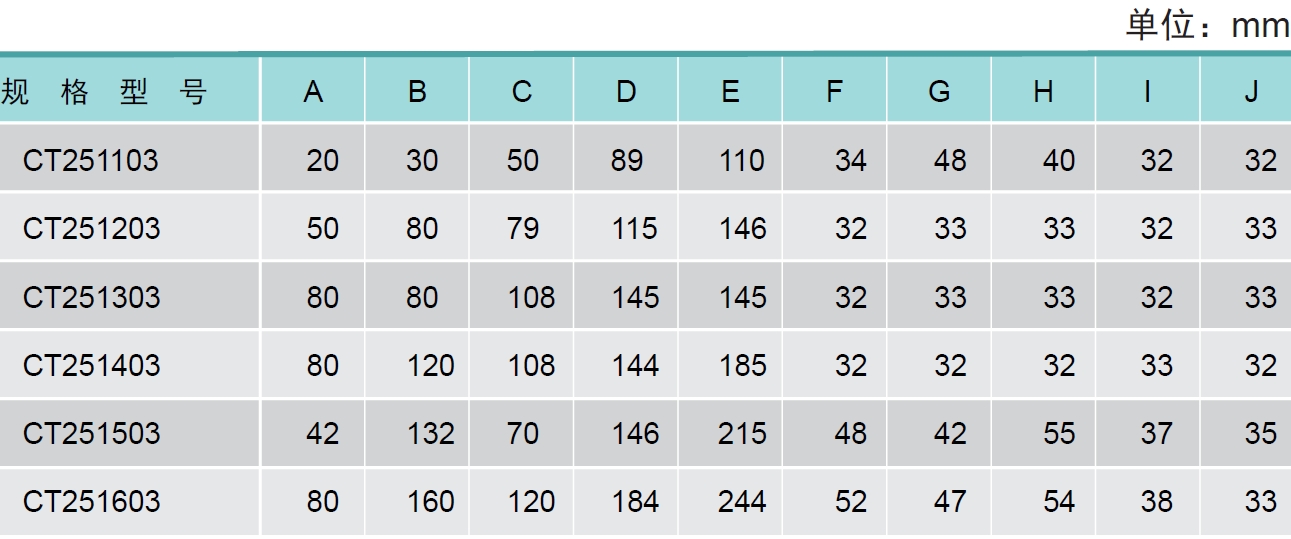

产品尺寸对应表:

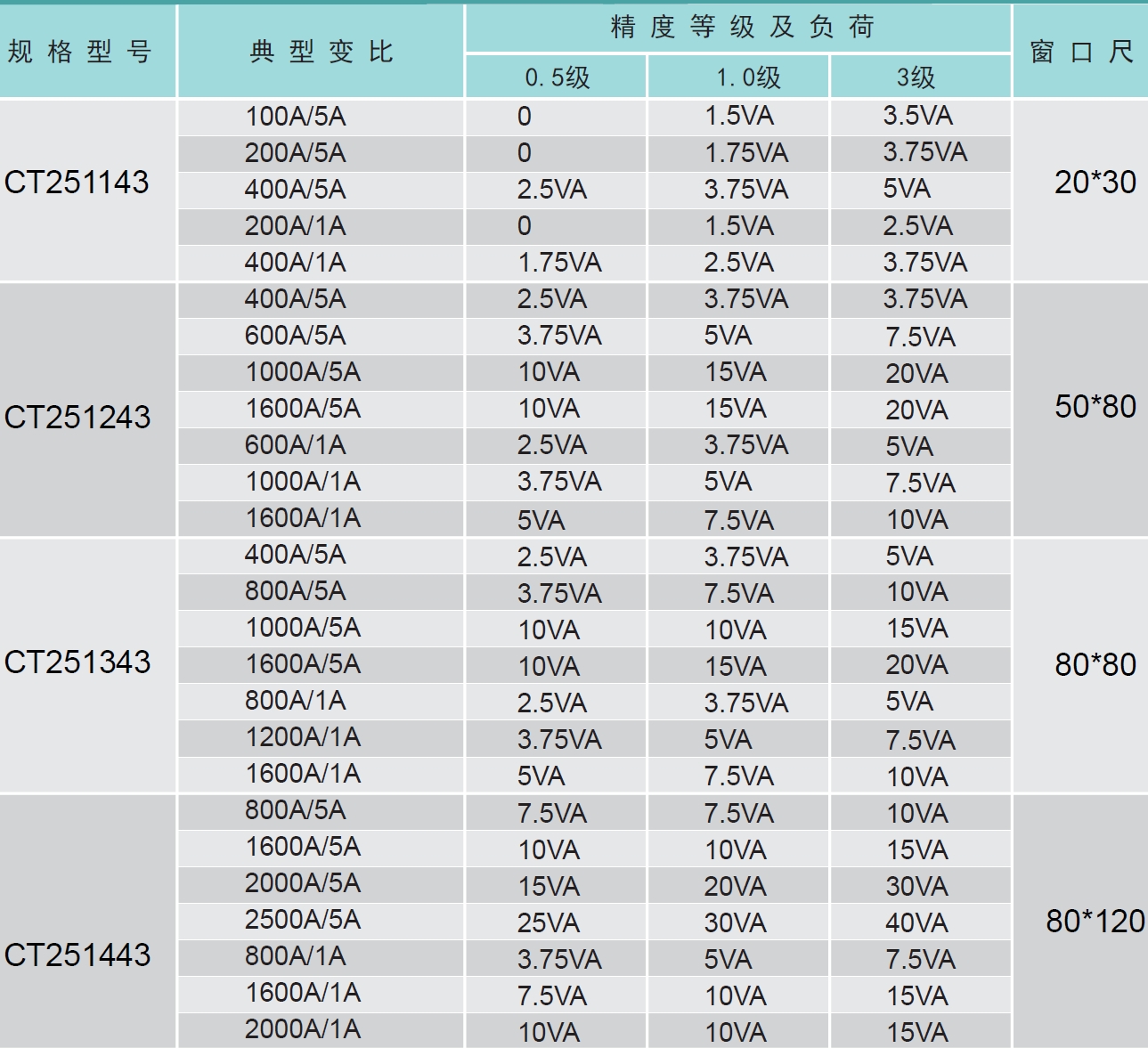

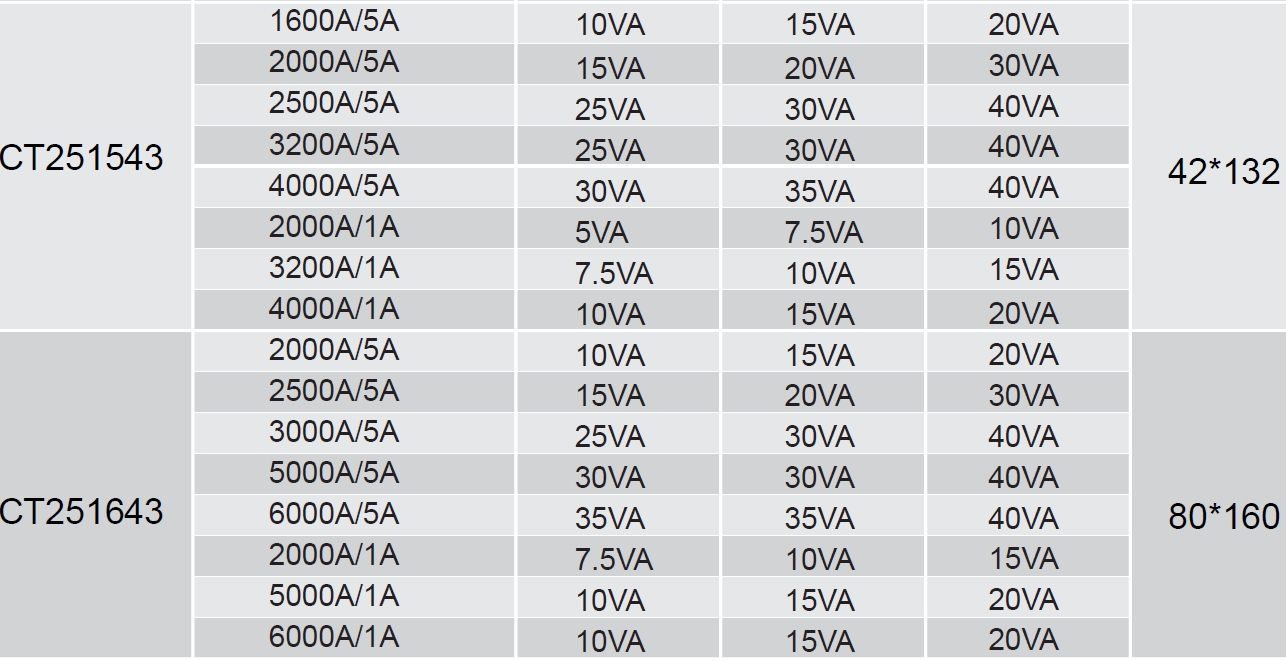

产品参数选型表:
1 选型表所列的变比为典型变比，表中所未列出的，根据设计参数可以变更。在订货时需要沟通所需参数。
2 标准5A电流输出，有特殊要求的，需要在订货时特殊说明。
